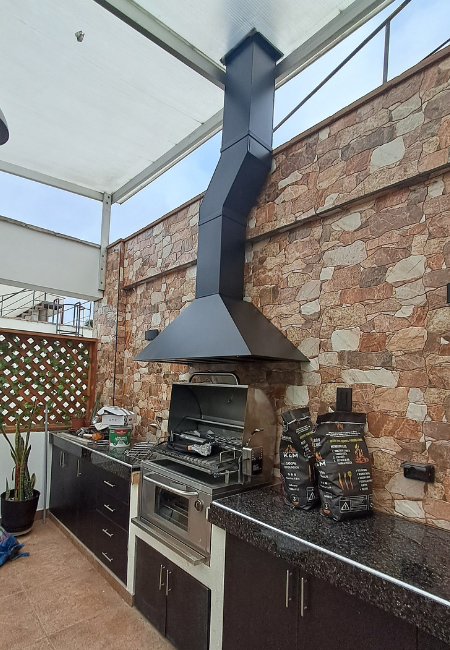

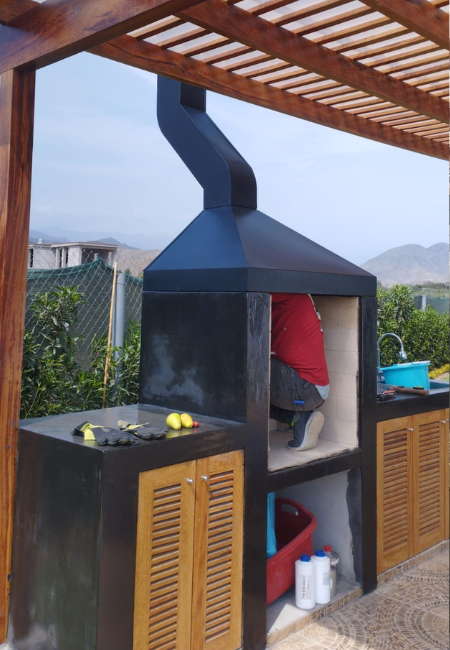

Campanas con tiro quebrado de acero galvanizado negras

En el diseño de una zona de parrilla, una de las preguntas más frecuentes es si el ducto de extracción de la campana debe subir completamente recto. La respuesta es no siempre.

En muchos proyectos existen limitaciones estructurales, como vigas, columnas, techos inclinados o elementos arquitectónicos que impiden un recorrido vertical directo. En estos casos, la mejor alternativa es diseñar una campana con ducto de tiro quebrado, una solución técnica que mantiene la eficiencia de la extracción sin afectar la estética del espacio.

¿Qué es un ducto de tiro quebrado?

Un ducto de tiro quebrado es aquel que cambia de dirección mediante uno o más ángulos para evitar obstáculos presentes en la construcción. A diferencia de una instalación convencional, el recorrido se adapta a las condiciones reales del proyecto.

Lo importante es que estos cambios de dirección sean diseñados correctamente para minimizar la pérdida de rendimiento del sistema de extracción.

¿Cuándo se utiliza las campanas con tiro quebrado?

Este tipo de instalación suele ser necesaria cuando:

• Existe una viga que bloquea el paso del ducto.
• La cubierta tiene una pendiente que obliga a cambiar el recorrido.
• Hay instalaciones eléctricas, sanitarias o estructurales que no pueden modificarse.
• Se busca mantener una mejor integración arquitectónica con la fachada o el techo.
• El punto de salida del humo se encuentra desplazado respecto a la parrilla.

Cada proyecto presenta condiciones diferentes, por lo que el diseño del ducto debe realizarse de forma personalizada.

¿Se pierde capacidad de extracción?

Es una de las dudas más comunes.

La respuesta es que un ducto con cambios de dirección puede funcionar perfectamente, siempre que se respeten criterios técnicos durante su diseño.

Entre los aspectos más importantes se encuentran:

• Utilizar el diámetro adecuado del ducto.
• Reducir al mínimo la cantidad de quiebres.
• Emplear ángulos suaves cuando sea posible.
• Mantener una altura suficiente para favorecer el tiro natural.
• Fabricar un sistema completamente sellado para evitar fugas de humo.

Cuando estos criterios se cumplen, la campana mantiene un excelente desempeño.

La importancia del diseño desde el inicio

Muchas veces la ubicación de la parrilla se define antes de analizar por dónde saldrá el ducto de extracción. Esto puede generar complicaciones durante la ejecución de la obra.

Por eso, en Oniria Arquitectura evaluamos previamente:

• La estructura existente.
• El recorrido más eficiente del ducto.
• La ubicación de vigas y columnas.
• La salida hacia el exterior.
• La integración estética con toda la zona de parrilla.

De esta manera logramos instalaciones funcionales, seguras y visualmente limpias.

Suscríbete al newsletter de Oniria Arquitectura

Un ejemplo de aplicación

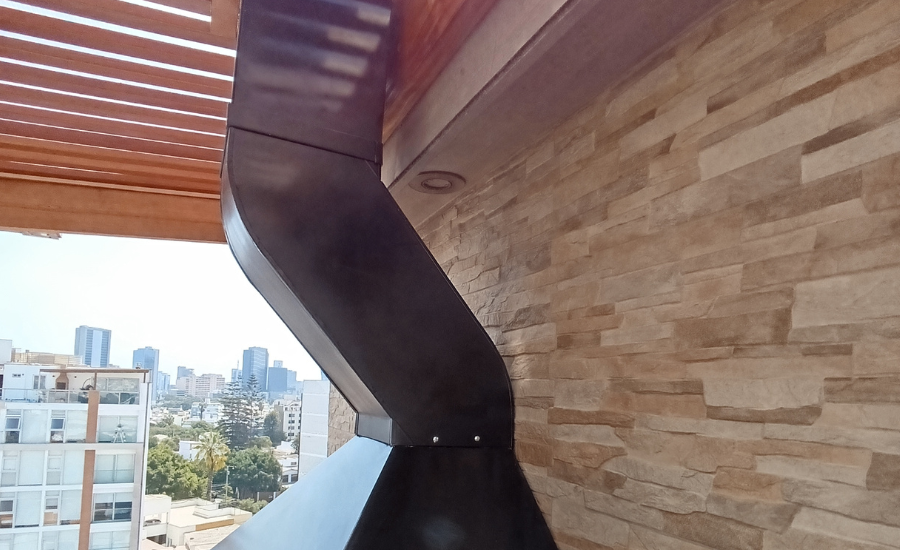

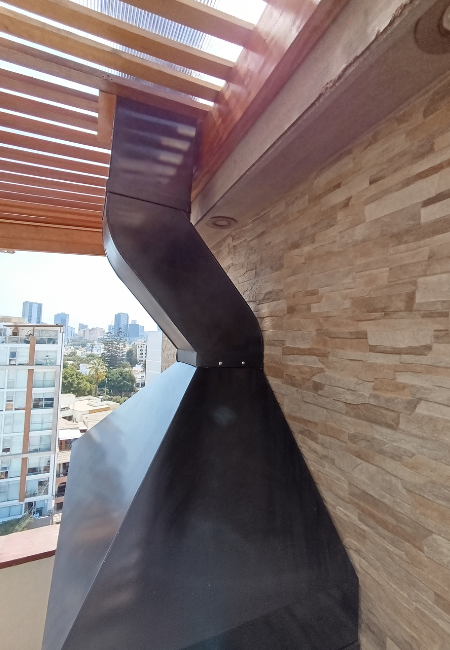

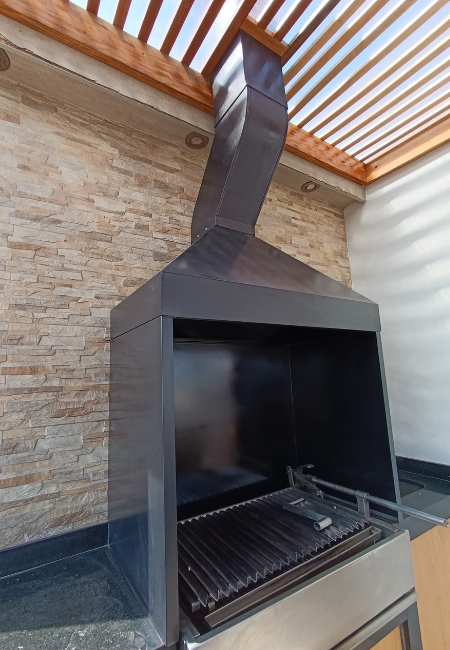

En el proyecto mostrado a continuación, el ducto no podía subir completamente recto debido a las condiciones de la estructura existente.

La solución fue diseñar un ducto de tiro quebrado, logrando:

• Mantener una excelente capacidad de extracción.
• Integrar el ducto con el diseño arquitectónico.
• Evitar modificaciones costosas en la estructura.
• Conservar una apariencia moderna y elegante.

Este tipo de soluciones demuestra que un buen diseño no solo resuelve problemas técnicos, sino que también aporta valor estético al proyecto.

¿Necesitas una campana personalizada para tu zona de parrilla?

En Oniria Arquitectura diseñamos y fabricamos campanas de extracción a medida para terrazas, quinchos y zonas BBQ, adaptándonos a las condiciones específicas de cada proyecto.

Si tu espacio presenta vigas, techos inclinados o cualquier limitación para instalar un ducto recto, podemos desarrollar una solución eficiente y totalmente personalizada.

Instalación de las campanas con tiro quebrado

Las campanas de acero galvanizado son de muy fácil limpieza y de rápida instalación ya van adosadas con tornillos a la pared de fondo de la estación de parrilla. Para la instalación de la iluminación al interior de la campana puedes usar este esquema estandarizado.

Sombreros de ductos quebrados

Los sombreros de los ductos de humo tienen la finalidad de que no ingrese polvo ni agua de lluvia u otras impurezas a la parrilla. Si la salida se encuentra en un ultimo piso o en un espacio sumamente ventilado la altura entre el techo y el sombrero es mínima, estamos hablando de unos 25 cm aproximadamente.

Descarga la ficha técnica de las campana de acero galvanizado
